Сегментные фитинги из ПЭ

Описание

Фитинги изготавливаются методом стыковой сварки по ТУ 2248-003-83855058-2009.

Толщина стенок сегментных фитингов должна быть не менее рассчитанных для труб того же типоразмера и условий эксплуатации в соответствии с требованиями ГОСТ 18599-2001.

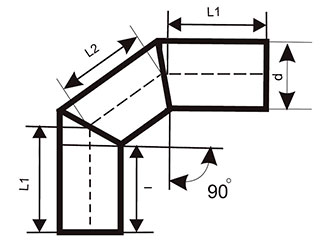

Отвод сварной 90°, односекционный, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L1, мм	220	230	240	240	250	270	300	330	370	415	625	635	655	670	930	1050	1070	1090	1200	1450
L2, мм	190	190	200	200	200	230	250	250	300	300	350	350	450	480	550	650	700	750	900	1100
l, мм	205	205	207	225	225	230	250	280	315	350	550	550	550	550	800	900	900	900	900	1200

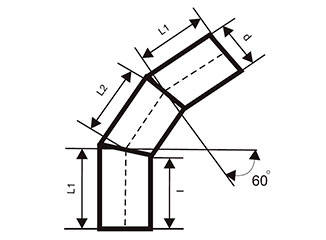

Отвод сварной 60°, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L1, мм	220	230	240	240	250	270	300	330	370	400	600	605	620	625	890	990	1010	1020	1135	1360
L2, мм	190	190	200	200	200	230	250	250	300	300	350	350	450	480	550	650	700	750	900	1100
l, мм	205	205	207	225	225	230	250	280	315	350	550	550	550	550	800	900	900	900	900	1200

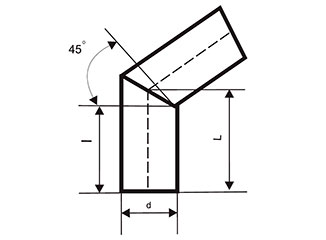

Отвод сварной 45°, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L, мм	220	230	240	320	320	320	320	320	380	415	625	635	655	670	930	1050	1070	1090	1210	1450
l, мм	205	205	207	225	225	230	250	280	315	350	550	550	550	550	800	900	900	900	900	1200

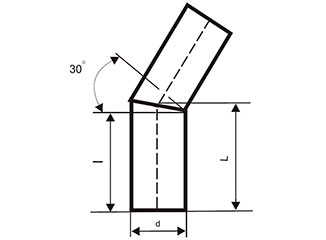

Отвод сварной 30°, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L, мм	220	230	240	320	320	320	320	320	380	400	570	580	585	590	840	950	955	960	1070	1280
l, мм	205	205	207	225	225	230	250	280	315	350	550	550	550	550	800	900	900	900	900	1200

Отвод сварной 15°, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L, мм	220	230	240	320	320	320	320	320	380	400	570	580	585	590	840	950	955	960	1070	1280
l, мм	205	205	207	225	225	230	250	280	315	350	550	550	550	550	800	900	900	900	900	1200

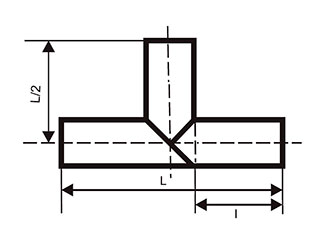

Тройник прямой 90°, ПЭ100

d,мм	110	125	140	160	180	200	225	250	280	315	355	400	500	560	630	710	800	900	1000	1200
L, мм	600	620	640	660	700	700	740	800	840	1020	1460	1500	1600	1660	2230	2520	2600	2700	3000	3600
L/2, мм	300	310	320	330	350	350	370	400	420	510	730	750	800	830	1115	1260	1300	1350	1500	1800
l, мм	245	247	250	250	250	250	257	275	280	350	550	550	550	550	800	900	900	900	900	1200
